高温用セラミックファイバーブランケットガイド

1000℃を超える炉温度に直面するエンジニアは、材料の分類評価と連続使用限界を区別することがライニングの破損を防ぐために重要であることを知っています。. セラミックファイバーブランケットは軽量ソリューションを提供します, さらに特定の化学組成により、熱衝撃や収縮に対する安定性が決まります。.

このガイドでは、標準の 1260°C ブランケットと 1430°C に耐えられるジルコニア安定化バリアントとの技術的な違いについて概説します。. ニードリングプロセスが上記の引張強度をどのように高めるかを分析します。 60 KPa を確認し、熱伝導率に対する密度の影響を確認します。, その理由に焦点を当てて 128 kg/m3 は、ほとんどの高熱用途で最適なバランスを維持します。.

セラミックファイバーブランケットとは?

セラミックファイバーブランケットは軽量です, アルミナ・シリカ紡糸繊維からなる高温耐火断熱材. 有機バインダーを必要としないメカニカルニードリングプロセスで製造されています。, 1260℃の温度に耐えます (2300°F) 1430℃ (2600°F) 低い熱伝導率と柔軟性を維持しながら.

針の構成と製造体制

エンジニアは高純度のアルミナシリカ繊維からセラミックファイバーブランケットを製造します, 通常 47 ～ 52% の Al₂O₃ を含む. これらの原料を溶かし、長尺に紡績します。, 絶縁体のベースマトリックスを形成する柔軟なフィラメント. 硬質耐火物とは異なります, この繊維構造は大量の静的な空気を閉じ込めます。, 従来の耐火レンガやキャスタブルよりも最大 5 倍優れた断熱値を実現します。.

ブランケットの構造的完全性は両面から得られます。 “針刺し” プロセス. この機械的方法により、繊維が交差して重なるパターンで絡み合います。, 高い引張強度を確保 (≧60KPa) 有機バインダーを使用せずに. 結合剤が存在しないため、初期加熱時の煙や煙の発生が防止され、油腐食環境でも材料の物理的特性が維持されます。. この構造により、材料は熱衝撃や化学的攻撃に効果的に耐えることができます。.

温度分類と物理的仕様

産業ユーザーは、最高使用温度に基づいてこれらのブランケットを分類しています. 最も一般的な分類は標準グレードです。, 定格 1260°C (2300°F), およびジルコニアグレード, 定格 1430°C (2600°F). ジルコニアのバリエーションには次のものがあります。 15% ZrO₂ による極端な温度での繊維の安定化, 過度の収縮と結晶化の防止.

高温用セラミックファイバーブランケットの主な特長

セラミックファイバーブランケットは、低い熱伝導率で優れた断熱性を提供します。 (0.06–0.32W/m・K) 熱衝撃に対する耐性. 蓄熱量が低く、線形収縮が制御されているのが特徴です。, 1260℃からの分級温度に耐えることが可能 (標準) 1600℃まで (PCW) 要求の厳しい炉や 窯の用途.

熱安定性と耐熱性

セラミックファイバーブランケットは、幅広い温度範囲にわたって断熱効率を維持します。. 熱伝導率が低いまま, およその測定 0.06 200℃でW/m・K程度までしか上昇しない 0.32 W/m・K 1000℃. この特性により、高温での動作が継続した場合でも熱損失が最小限に抑えられます。. この素材は繊維状であるため、急激な温度変化に効果的に対処します。, 連動構造. この耐熱衝撃性により、炉が加熱段階と冷却段階を繰り返す際の亀裂や剥離が防止されます。, バッチキルンの重要な要件.

低い蓄熱容量によりエネルギー効率がさらに向上. 動作温度に達するまでに大量のエネルギーを吸収する高密度耐火物とは異なります。, セラミックファイバーブランケットはすぐに熱くなり、すぐに冷めます。. 化学的安定性も特徴のひとつです. これらのブランケットは、ほとんどの酸やアルカリからの攻撃に耐性があります。, ただし、フッ化水素酸と濃リン酸は例外のままです。. 腐食性雰囲気を含む環境用, 高純度多結晶ウール (PCW) 標準的なアルミナとシリカのブレンドと比較して優れた耐性を提供するグレード.

分類グレードと物理的仕様

温度分類グレードは、特定のブランケット タイプの安全な動作限界を定義します。. 標準グレードのブランケットは 1260°C まで分類され、通常 43 ～ 44% のアルミナが含まれています。 (Al₂O₃). ジルコニアのグレード, 少なくとも組み込む 15% 二酸化ジルコニウム (ZrO₂), この分類を 1425°C まで拡張します. 最も要求の厳しいアプリケーション向け, 多結晶ウール (PCW) 亜種は、分級温度が 1600°C に達し、アルミナ含有量が以下の範囲にあります。 71% に 73%.

熱下での物理的安定性は線収縮によって測定されます. 標準グレードは線収縮率を以下に維持します 2.5% 1000℃以上で 24 時間. PCW グレードはより厳密な寸法管理を実現します, 収縮は次のように制限されます 1.0% 1400℃以下. 通常、密度オプションの範囲は次のとおりです。 64 kg/m3 から 160 kg/m3 (4–10pcf). 密度が高いほど、機械的強度が向上し、ガス流浸食に対する耐性が向上します。. 引張強さの要件, ASTM C892などの規格に準拠, 素材が破れることなく取り扱いや取り付けに耐えられるようにする.

セラミックファイバーブランケットの製造方法

製造工程は高純度のアルミナとシリカを電気炉で溶かすことから始まります。, 次に、溶融物を紡糸して 1 ～ 6 µm の繊維を形成します. これらの繊維は収集され、機械的に針状に加工されて、高い引張強度を備えたバインダーフリーのマットを形成します。. ついに, ブランケットは収縮を最小限に抑えるために熱処理を受け、特定の密度とサイズにカットされます。.

原料の溶解から紡糸まで

生産は原料鉱物の正確なバッチ処理から始まります, 主に高純度アルミナ (Al₂O₃) そしてシリカ (SiO₂). 1260℃を超える高温グレード向け, メーカーがジルコニアを導入 (ZrO₂) または、熱安定性を高めるためにアルミナ含有量を大幅に増加します. この混合物は、繊維の最終動作定格を超える温度で電気抵抗炉内で溶解します。, 早期の結晶化や使用上の失敗を引き起こす可能性のある不純物のない均一な液体の流れを保証します。.

溶融流は、高速マルチローラースピナーまたは高圧エアブローを使用して即座に繊維に変換されます。. この繊維化段階は繊維の形状を決定します。, 間の中央値直径をターゲットにします。 1 そして 6 ミクロン. 高度なプロセス制御により非繊維化粒子を厳密に制限, として知られている “ショット,” 以下へ 15% 重量で. ローショットコンテンツを維持することが重要です, 過剰なショットは材料の断熱価値を低下させ、構造的な完全性を追加することなく重量を増加させるためです。.

ニードリング, 熱処理, とサイジング

一度スピンすると, ゆるい繊維は移動するコンベアベルト上に落ち、連続ウェブを形成します。. 業界では、両面メカニカルニードリングプロセスを使用して、繊維を垂直に交差させて絡め合わせます。. この物理的な絡み合いにより、バインダーを完全に含まず、優れた引張強度を備えたブランケットが作成されます。, しばしば超える 75 kPa. 有機結合剤を排除することで, ブランケットは直火にさらされてもその物理的構造を維持します。, バインダーの燃焼に伴う煙やガスの発生の問題を回避します。.

ニードル処理されたマットは熱硬化炉を通過します。. この熱処理により繊維構造が安定化し、材料が事前に収縮します。, 永久線形収縮が以下に維持されるようにする 2.5% に 3.0% 定格温度での使用中. ついに, 連続ブランケットがトリミングされる, スリット, 標準寸法に丸められます. メーカーはこの段階での供給速度と圧縮を制御して、特定のかさ密度を達成します。, 通常は～の範囲です 64 kg/m3 の軽断熱用 160 kg/m3 高耐久ライニング用.

セラミックファイバーブランケットの種類と密度のオプション

セラミックファイバーブランケットは主に温度定格によって分類されます, スタンダードから (1260℃) 高純度およびジルコニアグレードまで (1600℃まで). 通常、密度オプションは次のとおりです。 96 kg/m3 から 160 kg/m3, 密度が高いところ (例えば。, 128 kg/m3) 優れた耐熱性を提供します (0.09 W/m・k 400℃) 重量増加と引き換えに. 選択は、熱封じ込めのニーズと構造上の負荷制限のバランスに依存します。.

グレード分類	最高温度定格	組成プロファイル	代表的な用途
標準グレード	1260℃ (2300°F)	アルミナ-シリカ (Al₂O₃ ≈ 44%)	一般的なキルンライニング & バックアップ絶縁
高純度グレード	1260℃ – 1350℃	高アルミナ (≥45-52%)	攻撃的な環境における化学的安定性
ジルコニアグレード	1430℃ (2600°F)	Al₂O₃-SiO₂ + 15-17% ZrO₂	高温工業地帯 & 急速サイクリング
多結晶 (PCW)	1600℃ (2912°F)	高アルミナ (>70%)	猛暑 & 化学攻撃耐性

温度グレードと組成による分類

産業市場では、セラミックファイバーブランケットを化学純度と耐熱性の上限によって定義される異なるグレードに分類しています。. 標準グレードのブランケット, 定格 1260°C, 約45～46%のアルミナとシリカの混合物を使用. これらは、連続運転温度が 1050°C 未満に維持されるキルン ライニングや焼鈍炉などの一般用途向けに設計されています。. より高い化学的安定性が必要な環境向け, 高純度バリアントではアルミナ含有量が増加します (≥43-52%) 酸化鉄やアルカリなどの不純物を削減します, 攻撃的な雰囲気下での材料劣化の防止.

1300°C を超える用途では、収縮と繊維の結晶化を軽減するための高度な材料組成が必要です. ジルコニアグレードのブランケットには、15 ～ 17% の二酸化ジルコニウムが組み込まれています (ZrO2) アルミナ-シリカマトリックスに, 分級温度を1430℃まで上げる. この添加により、極度の熱に対して繊維構造が安定します。, 収縮を最小限に抑える. パフォーマンススペクトルの頂点に立つ, 多結晶ウール (PCW) バリエーションは最高 1600°C で動作します, 高アルミナ含有量を活用 (>70%) 特殊な冶金で見られる最も厳しい熱サイクルや化学的攻撃に耐えることができます。.

セラミックファイバーブランケット vs. その他の高温断熱材

セラミックファイバーブランケットはグラスウールよりも優れた性能を発揮し、 ロックウール 1000℃を超える環境下, ミネラルウールの限界である 600°C ～ 1000°C と比較して、1260°C ～ 1600°C のサービス定格を提供します。. 大幅な軽量化を実現しながらも (96-128kg/m3) 緻密な耐火レンガよりも (~3500 kg/m3), 優れた熱伝導率を提供します (0.15 W/m・K 600℃) 化学的安定性, 高温工業炉ライニングの標準となる.

断熱材	最高使用温度	代表的な用途
グラスウール / グラスファイバー	～600℃ (1100°F)	空調設備, 低温配管, 商業用ボイラー
ロックウール (ミネラル)	～1000℃ (1832°F)	工業用オーブン, 防火, 防音
セラミックファイバーブランケット	1260℃～1600℃	炉内ライニング, 窯, 溶融金属のバックアップ
緻密な耐火レンガ	>1600℃以上	耐荷重構造, ガラスタンク磁束線

ミネラルウールおよびグラスファイバーとの比較: 温度しきい値

セラミックファイバーとミネラルウールの主な違いは、熱分解点にあります。. グラスウールと標準的なグラスファイバー繊維, テンプマットなど, 600℃～650℃まで効果的に動作 (1200°F). この閾値を超えると, グラスファイバーのバインダーは急速に劣化します, 繊維自体が熱応力により軟化または失透する可能性があります。. ロックウールはこの範囲をわずかに拡張します, 約 1000°C まで中程度の抵抗を示します, しかし、多くの場合、直接火炎の衝突や冶金炉で見られる周期的加熱に必要な構造的完全性を欠いています。.

セラミックファイバーブランケットは、ミネラルウールが使用できない1050℃～1600℃の範囲をカバーするように特別に設計されています。. 標準のアルミノケイ酸塩グレードは 1260°C での連続使用に耐えます。, 一方、高アルミナおよびジルコニアのバリエーションは最大 1430°C まで耐えられます。. さらに, 一方、グラスファイバーマットは製造上の制約により、厚さが 1 インチに制限されることがよくあります。, セラミックファイバーブランケットは、最大の厚さで製造されます。 2 インチ (50mm), 優れた単層断熱材を提供し、高熱を閉じ込めます。.

セラミックファイバーブランケットの一般的な産業用途

セラミックファイバーブランケットは主に炉の断熱ライニングとして使用されます。, 窯, 鉄鋼のボイラー, ガラス, および石油化学産業, 取り扱い温度は1050℃～1450℃. 熱封じ込めを超えて, 受動的防火において重要な役割を果たします。, パイプのラッピング, 発電および化学処理施設用の伸縮継手のシール.

耐火物ライニングと重工業炉

高温処理装置は重要な保温性とエネルギー効率をセラミックファイバーブランケットに依存しています. 工業用オーブンで, 水蒸気改質器, とボイラー, これらのブランケットは、熱に直接さらされるホットフェイスライニングとして、または耐火レンガの背後のバックアップ断熱材として機能します。. 標準密度ブランケット (128 kg/m3) これらのアプリケーションの業界標準を表します, 炉殻に過度の重量を加えることなく構造的完全性を実現.

鋼鉄, ガラス, および化学処理分野では、1050°C ～ 1450°C の範囲の連続動作温度に耐えるためにアルミノケイ酸塩繊維が使用されています。. 低い熱伝導率—約 0.21 816°C での W/m・K — 燃料消費量を削減しながらプロセス温度を安定に保ちます. 酸やアルカリを含む攻撃的な環境向け, 演算子は多結晶ウールを指定します (PCW) 毛布, 1600℃まで安定性を維持 (2912°F) 標準処方よりも優れた化学攻撃への耐性を備えています.

防火および特殊な熱管理

標準的な炉内張りを超えて, セラミックファイバーブランケットは、受動的防火システムにおいて不可欠な安全バリアとして機能します。. 特定のグレードはULに適合します 723 表面焼け特性の規格, 建物アセンブリや産業用エンクロージャの防火設備に適しています。. 発電分野では, これらの材料はタービンを断熱します, 熱反応器, そして原子力発電所, 外部コンポーネントと人員を内部の極度の熱から保護する.

この材料の柔軟性により、メンテナンスチームは高温のパイプを包み、金属鋳造装置用のガスケットや伸縮継手を製造することができます。. この適応性は、修理や改造作業に特に役立ちます。, 技術者がブランケットを使用する場合、ロールアップしてご利用いただけます。 7.2 メートルの長さ - 劣化した断熱材を​​素早く補修したり、損傷した耐火レンガを覆ったりします, 計画外の停止時のダウンタイムを最小限に抑える.

プロジェクトに適したセラミックファイバーブランケットを選択する方法

選択は、連続動作温度を正しいグレードに合わせることから始まります。 (標準 1100℃, 高純度1260℃, またはジルコニア 1430°C). その後、エンジニアは最適な密度を決定する必要があります。 (炉内張りの場合は通常 96 ～ 128 kg/m3) プロセスガスとの化学的適合性を確保しながら、熱抵抗の目標を達成するために必要な厚さを計算します。.

ブランケットグレード	分類温度	推奨される使用制限	主要な化学的特性
標準 (ST)	1260℃ (2300°F)	1050℃ (1922°F)	Al₂O₃ ≥ 43 ～ 44%
高純度 (HP)	1260℃ (2300°F)	1100℃ (2012°F)	低鉄分/アルカリ含有量
ジルコニア (ヘルツ)	1430℃ (2600°F)	1350℃ (2462°F)	ZrO₂ ≧ 15% (スタビライザー)
多結晶 (PCW)	1600℃ (2912°F)	1500℃ (2732°F)	Al₂O₃ 72% + SiO₂ 28%

最適な温度グレードと化学組成の選択

エンジニアは材料を指定する際に、分類温度と連続作業温度を区別する必要があります. 分類温度は、材料の収縮が標準のしきい値に達する極限を表します。 (通常は 3 ～ 4% 以上 24 時間), 長期間の使用に安全な温度ではありません. 継続的なサービスのために, 予想される炉環境より少なくとも 150°C 高いグレードを選択してください. 標準 (ST) 1050℃までの一般的なバックアップ絶縁に十分なグレード, 高純度でありながら (HP) このグレードは、鉄およびアルカリ不純物が低減されているため、1100℃までの直接炉ライニングの安定性が向上しています。.

密度の決定, 厚さ, および階層化の要件

密度は機械的強度と熱伝導率に直接影響します。. 高いガス速度や機械的振動が発生する露出炉ライニング用, の密度を指定します 128 kg/m3 (8 ポンド/フィート3) 以上. この密度により繊維の浸食が防止され、線形収縮が最小限に抑えられます。. 逆に, 硬質耐火物で保護されたバックアップ層は、次のような低密度でも効果的に機能します。 64 kg/m3 または 96 kg/m3, システムの熱効率を損なうことなく、材料全体の重量とコストを削減します。.

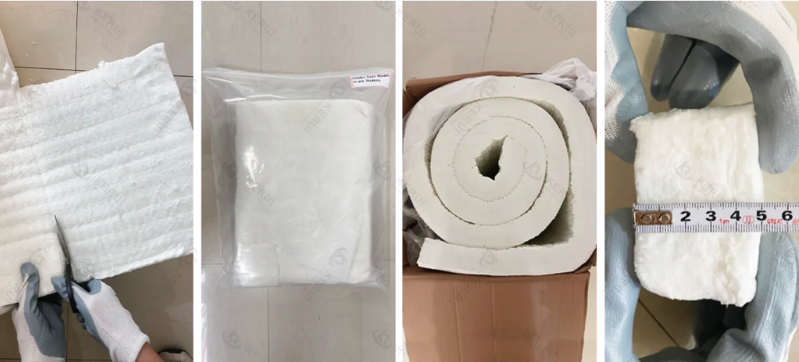

セラミックファイバーブランケットのOEMおよびカスタマイズオプション

OEM サービスにより、メーカーは温度グレードに応じてセラミック ファイバー ブランケットをカスタマイズできます (標準 1260°C 対. ジルコニア 1430℃), 密度 (64-128kg/m3), 物理的寸法, カスタムストリップとシェイプを含む. サプライヤーはプライベートラベルもサポートしています, カスタムパッケージ, 特定のアプリケーションのニーズに合わせて、生体溶解性やウェットウールなどの特殊な配合も可能.

仕立て仕様: 寸法, 密度, および温度グレード

エンジニアは、既製の在庫だけに頼るのではなく、正確な熱的および物理的要件に基づいてセラミックファイバーブランケットを指定できます。. 温度のカスタマイズでは通常、標準商用グレードが区別されます。 (約1260℃ / 2300°F) およびジルコニア安定化グレード (1430℃ / 2600°F). ジルコニアのバリアントは、アルミナ-シリカのマトリックスに ZrO₂ を導入します。, 標準ブランケットが劣化または脆化する可能性がある極度の高温環境でも、線形収縮を大幅に低減し、構造の完全性を維持します。.

ブランディング, 包装, とサプライチェーンの統合

代理店様・大型機器メーカー様向け, OEM サービスは完全プライベートラベルをサポートします. これには、カートンにカスタム印刷されたロゴが含まれます, バッグ, および技術文書, 製品ライン全体でブランドの一貫性を確保する. メーカーは物流効率を高めるためにパッケージングを適応させることもできます, 強化木製パレットの提供, 耐候性ラッピング, または倉庫業務を合理化するための特定の測定単位ロール.

最終的な考え

セラミックファイバーブランケットは、構造負荷を軽減し、断熱効率を向上させることにより、重工業における熱エネルギーの管理方法を根本的に変えます。. ソーシングを行っている企業向け セラミックファイバーバルク, 信頼できる人と協力する セラミックファイバーのサプライヤー 一貫した品質を保証します, 安定供給, 高温環境での長期にわたる性能.

耐久性とエネルギー節約には、正しい繊維グレードと密度を選択することが不可欠です. 信頼できる人を探しているなら セラミックファイバーのサプライヤー 標準またはカスタマイズされたソリューションの場合, 訪問 https://chinathermalinsulation.com/ 今すぐ当社の製品を探索したり、カスタマイズされた見積もりをリクエストしたりできます.
